Промышленные нагреватели



ООО «ИНСТАГАЗ» специализируется на производстве электронагревателей для промышленного применения.

Особое место в перечне выпускаемой продукции занимают взрывозащищенные электронагреватели, которые применяются в различных  отраслях промышленности  для нагрева различных газов, жидкостей и твердых материалов.

Промышленные нагреватели могут быть разработаны различной мощности от 0,1 кВт до 1 МВт в виде проточных нагревателей или нагревательных элементов различных модификаций

С учетом индивидуальных требований заказчика подбор нагревателя осуществляется исходя из теплофизических свойств нагреваемой среды, требуемой температуры нагрева, расхода и величины рабочего давления.

​

Фланцевый нагреватель.png

  • Мощность 1...1000 кВт

  • Напряжение питания 220/380 В

  • Клеммная коробка из углеродистой или нержавеющей стали

  • Класс защиты IP66

  • Фланец Ду50...Ду600

  • Материал ТЭН: нержавеющая сталь

  • Рабочее давление до 140 атм.

​

Опции:

  • Механический термостат или термосопротивление Pt100 для контроля температуры нагреваемой среды

  • Шкаф питания и управления

Фланцевые нагреватели

​

Фланцевые электронагреватели представляют собой фланец, на котором закреплена группа трубчатых ТЭН, либо связка термогильз, в которую помещены патронные нагревательные элементы.

​

Фланцевые погружные нагреватели используются для нагрева различных жидких и газообразных сред, могут оснащаться устройствами контроля температуры нагреваемой среды и поверхности нагревательных элементов.



Взрывозащищенные фланцевые электронагреватели предназначены для установки в стенки резервуаров, емкостей, обеспечивают циркуляционный или проточный нагрев рабочей среды.

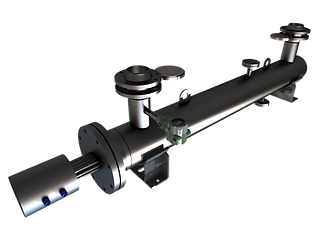

Проточные нагреватели

​

Проточные нагреватели предназначены для нагрева жидких и газообразных сред в проточном режиме, как за один проход, так и в замкнутом контуре.

​

Нагреватели состоят из фланцевого или резьбового нагревателя, который монтируется в сосуд из углеродистой или нержавеющей стали.

​

Нагреваемая среда поступает во входной патрубок, нагревается за счет контакта с нагревательными элементами и через выходной патрубок поступает к потребителю.

​

Контроль температуры среды осуществляется с помощью механического термостата, термопар или термосопротивлений с аналоговым выходом. Датчик температуры располагается в конце пучка ТЭН или в выходном патрубке.

проточный нагреватель.png

  • Диапазон мощностей 1...1000 кВт

  • Напряжение питания 220/380 В

  • Клеммная коробка из углеродистой или нержавеющей стали;

  • Класс защиты IP66

  • Типоразмер Ду50...Ду600

  • Материал ТЭН: нержавеющая сталь

  • Рабочее давление до 140 атм.

  • Механический термостат или термосопротивление Pt100 для контроля    температуры нагреваемой среды



​Опции:

  • Теплоизоляция сосуда

  • Шкаф питания и управления

Нагреватели косвенного нагрева

​

Электрический нагреватель со змеевиком залитым в алюминиевый блок цилиндрической формы, нагреваемый изнутри связкой ТЭН. Нагреваемая среда циркулирует через спиралевидный змеевик залитый в твердотелый промежуточный теплоноситель из алюминия. Тепло равномерно распределяется по змеевику и абсолютной безопасно и эффективно передается нагреваемому газу.

За счет высокой тепловой инерционности отсутствуют скачки температуры.

Идеально подходит для применения в системах подготовки уплотнительного и топливного газа.

Для минимизации тепловых потерь алюминиевый блок покрыт эффективной теплоизоляцией, помещенной под защитным кожухом.

литой нагреватель.png

Преимущества непрямого нагрева:

​

  • нет прямого контакта между нагреваемой средой и электрическим нагревательным элементом;

  • оптимизированный теплообмен;

  • равномерный нагрев без локальных перегревов;

  • компактность;

  • ремонтопригодность за счет использования патронных  ТЭН с возможностью демонтажа.

Шкафы управления нагревом

​

Процесс управления нагревом необходимо контролировать в автоматическом режиме чтобы избежать возникновения аварийной ситуации, для этого применяются шкафы управления нагревом.

​

Шкафы управления могут управлять как одним так и несколькими нагревателям, производить измерение температуры среды нагрева, предотвращать перегрев оболочки нагревателя. Могут строится на релейной схеме и могут позволять производить плавное регулирование мощности нагревателей в автоматическом режиме.


Дополнительные опции:



  • Корпус c защитой до IP66 или взрывозащищенный корпус со степенью защиты Exd - взрывонепроницаемые оболочки.

  • Утепление и обогрев шкафа управления.

  • Плавная или ступенчатая регулировка мощности нагревателей.

  • Оснащение шкафа ручным управлением.

  • Передача данных о состоянии системы на АСУ ТП и дистанционное управление нагревом через протоколы RS-485 и RS-232.

  • Звуковая и световая сигнализация.

  • Барьеры искрозащиты.

  • Дополнительное измерительное оборудование (вольтметры, амперметры).
